數據表下載：聯合喜訊（UN XIXUN）智能蓄電池柜.pdf?

概論
聯合喜訊（UN XIXUN）智能蓄電池柜技術是向工業電源用戶提供的高品質后備蓄電池組+智能在線監控系統的整體技術解決方案——我們將多年的電源系統設計、運行經驗和日新月異的工業的自動控制技術相結合，即解決傳統蓄電池組的占地面積大、空間利用率低的問題，又將運維工程師從繁瑣的巡檢工作中解放出來，極大的提高了備用電源裝置的管理效率，從而最大限度的減少發生系統停電故障的概率。
系統功能
聯合喜訊（UN XIXUN）智能蓄電池柜采用按需訂制模式設計生產，由專業技師在工廠生產線上將蓄電池組在線監控系統所需要的所有功能組件及元件（包括開關、面板）全部集成到電池柜內，各項技術指標測試合格后出廠，確保品質穩定可靠。

1.外觀美觀大方，可按用戶需要定制柜體尺寸，雙開/單開/前門玻璃門單開，上/下出線外形等多種形式。
2.巡視值班人員通過電池柜面板上的液晶顯示屏，可以直接快速的了解整組電池的所有情況，無需再人工單只檢測。
3.監測單體電池電壓、電池組端電壓和電流、電池環境溫度和單體電池內阻。
4.智能化的聲光報警提示處理及記錄功能。
5.可以通過接口將整組蓄電池的數據情況上傳至監控中心，實現“遙測”，“遙信”等功能。
6.在實際運行中少數電池退出系統后可以根據電池數量的增減靈活設置監測參數。
7.電池的測量端口均采用光藕進行隔離。
8.可提供故障信息開關量輸出等定制功能。

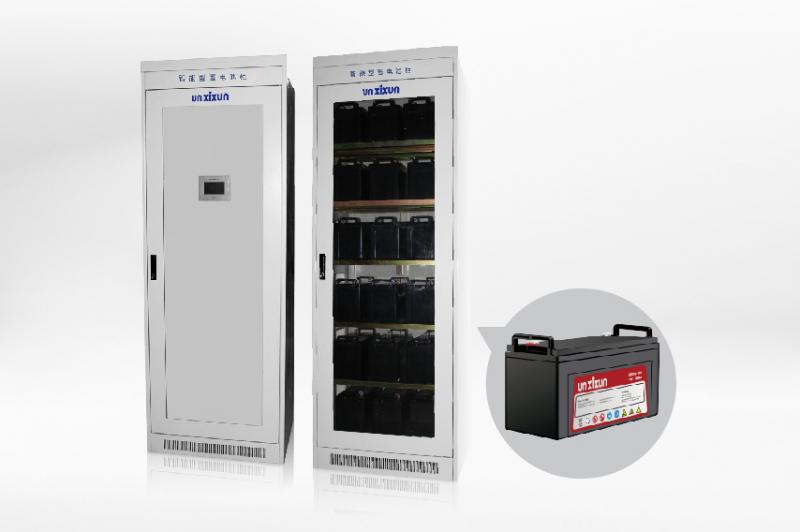

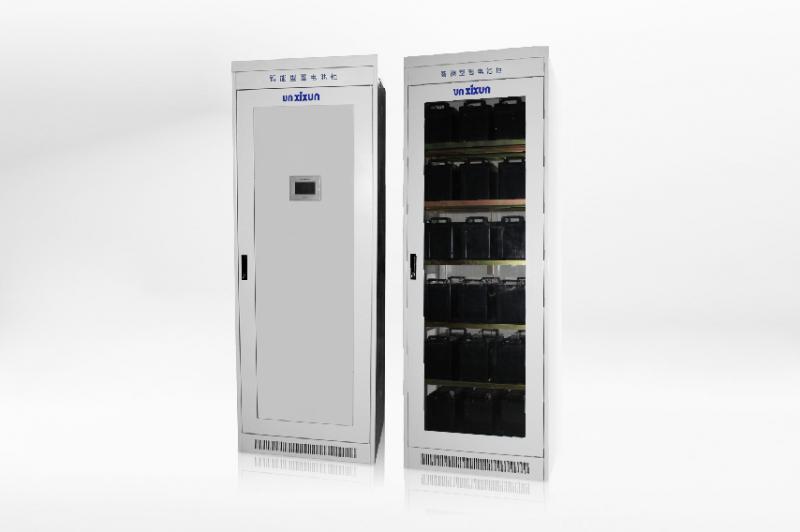

柜體結構
智能蓄電池柜主要由監控單元、電池柜體、監控線排及內阻檢測單元等部分組成。柜體采用優質冷壓鋼板骨架式承重結構設計，立柱厚度不低于3.0，層板厚度不低2.0，門板、底板設計有散熱孔和防鼠網，能夠可靠承載蓄電池組重量并具有良好的通風散熱性能。
最上層為監控單元；中間層為電池架，分為4～6 層，最下層為輸出接線端和輸出開關；機柜四周裝有線槽，內有監控線。

可選配件
轉換器
將U A R T 總線轉換為R S 2 3 2 或R S 4 8 5 總線， 直接接入第三方監控系統時用。
1.后臺軟件
安裝到P C 機上， 用于與T E - T A 模塊或C M 檢測主機進行數據交換， 可查詢實時、告警及歷史數據。
2.語音短信報警模塊
用于實現系統的短信息、語音報警; 當電池監測系統發生報警時系統將向預設的管理員電話號碼發送相關報警信息, 并撥打管理員手機號碼以提示系統報警。

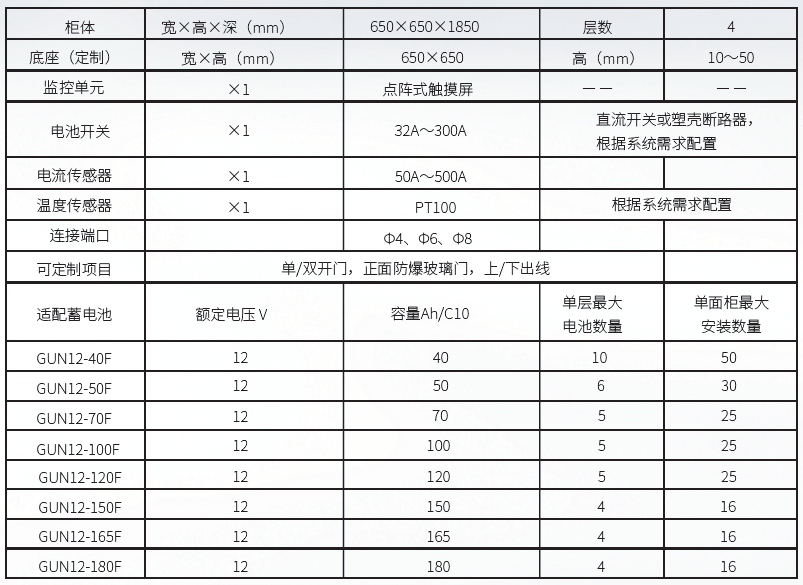

聯合喜訊（UN XIXUN）常用智能電池柜系統配置表
規格：650×650×1850（寬×高×深mm）

注：以上為常規配置，UN XIXUN可根據電池組實際配置情況為用戶設計訂制其他規格柜體。

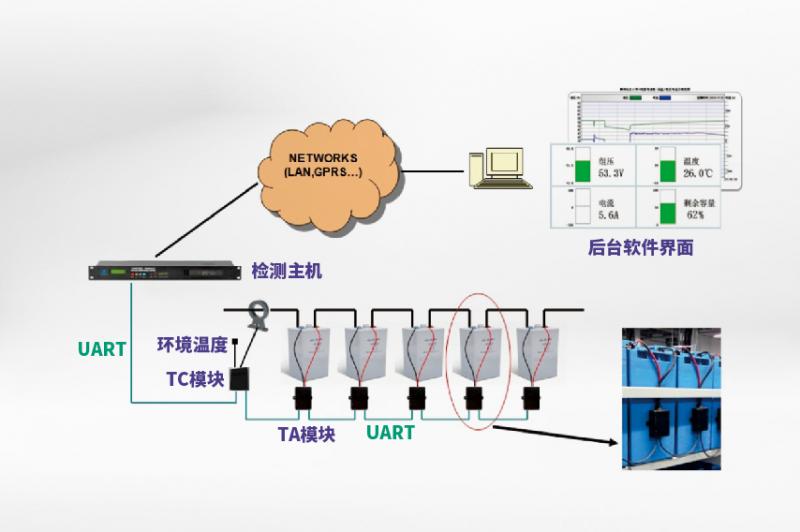

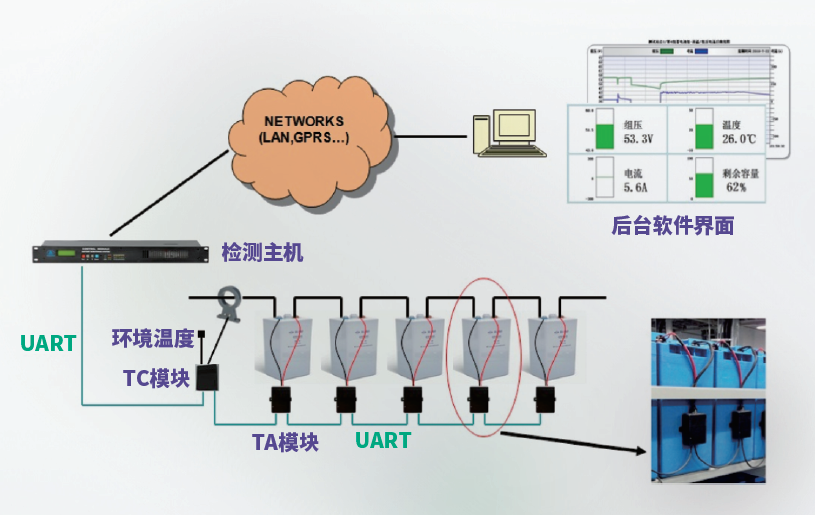

系統方案及產品規格
監測能力
每組最大為300節，一個主機模塊最多管理六組
電池，最大可監測總電池數為960節
監測范圍
2V、6V、12V電池，容量小于2000AH
電源要求
TE-TA模塊：直接從被監測電池取電，正常工作
時吸收電流小于60mA（2V模塊）或25mA(12V
模塊)
TC模塊：DC8~13V供電，2W
轉換器：DC8~13V供電，0.3W
CM檢測主機：85~264VAC,100V~370VDC, 15W
測量范圍及精度
組壓：20~800V，±(0.5%+0.2V)
單體電壓：1.5～2.5V，±(0.1%+1mV)
9～15V，±(0.1%+10mV)
單體電池內阻：100~65535uΩ
±(2%+3 uΩ)(2V電池,重復精度)
±(2%+30uΩ)(6V、12V電池,重復精度)
分辨率為3 uΩ
電池內部溫度：5℃~+50℃，±1℃
充放電電流：0～500A(可選),±2%（最大量程）
環境溫度：-10℃～+70℃，±0.5℃
通信接口
TE-TA模塊：UART口，支持MODBUS協議，每個
UART總線最多支持130個設備
CM檢測主機：帶RS485及10/100M 網絡口，支
持MODBUS/RTU、MODBUS/TCP及SNMP協議
安裝方式
TE-TA模塊/TC模塊/轉換器：直接粘貼到電池
上或安裝到固定條上
CM檢測主機：19英寸機柜或電池架上固定
