電池電壓內阻溫度智能監測分析
?每天24小時在線監測，隨時發現性能劣化的電池
?每個模塊監測一節電池，監測電壓、內阻與負極溫度，符合ANSI/TIA-942標準要求
?在線電池均衡技術
?模塊帶光電隔離，支持MODBUS及SNMP協議，極易接入第三方監控系統
?采用先進的電源降耗技術，工作電流低至3mA
?安裝極其簡單，只需正負極各接一根線，無需專門培訓就能安裝
?性能高可靠穩定，已在幾百萬節電池上得到應用
簡介

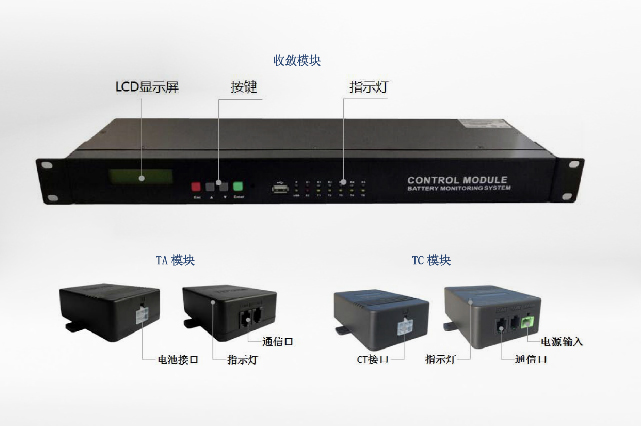

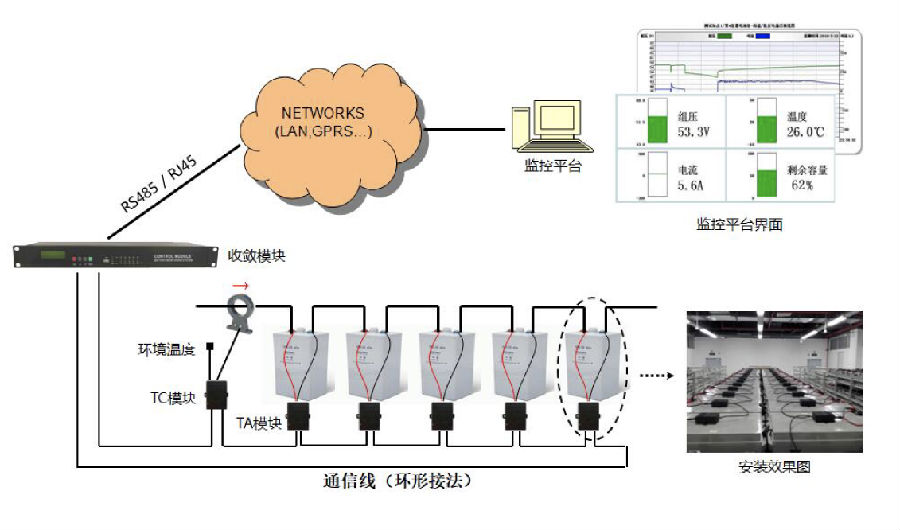

UXAM-20B 蓄電池在線監測系統是業界領先的在線電池監測產品，可以提前對失效的電池進行預警及電池均衡，符合 ANSI/TIA-942 標準要求。該系統應用了華塑科技多項發明專利技術，具有監測電池的電壓、內阻與內部溫度功能，安裝、維護與接入及其方便，其主要性能遠遠高于同類廠家，處行業領先地位。系統主要由 TA 模塊、TC 模塊及收斂模塊組成，可通過收斂模塊查詢告警與實時數據、設置參數等，可選配監控平臺實現網絡化集中管理。
單體電池內阻自動測試及分析
自動定期測量每節電池內阻，自動分析其變化趨勢，對劣化電池發出預警。
單體電池負極溫度監測
與電池外殼溫度相比，負極溫度更接近電池內部溫度，反應電池內部的真實變化，及時發現熱失控電池。
在線電池電壓均衡
可自動或手動對電池電壓進行均衡，使其趨于一致。
放電記錄
自動記錄放電過程中的每節電池電壓、組壓、放電電流與已放容量，自動識別放電過程，并調整采集頻率至最快。
剩余容量監測
在線自動監測電池的剩余容量。
運行參數與告警閥值設置
可在本地或遠程設置、修改所有系統運行參數以及監測數據的告警閥值，此類操作有授權密碼保護。
本地數據保存
收斂模塊可保存告警記錄、事件記錄、放電記錄等關鍵數據。
支持多種通信協議
收斂模塊帶RS485與網絡口，支持MODBUS/RTU、MODBUS/TCP及SNMP協議，并帶干接點輸出，極易接入到第三方系統中。
低功耗設計

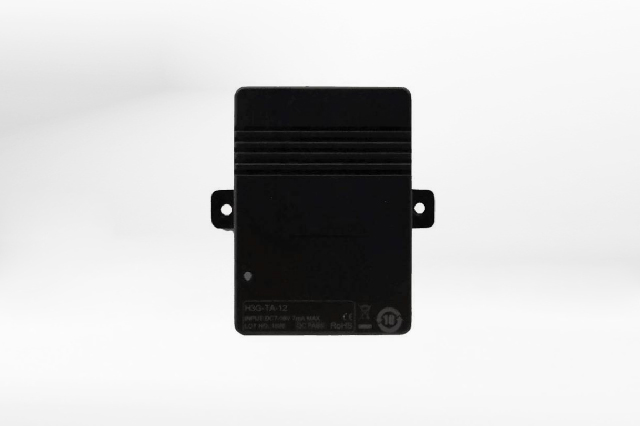

TA模塊從電池上吸收電流低至3mA，比業界平均水平低好多倍，幾乎可以忽略對電池的影響。
WEB配置功能
具備WEB遠程參數配置功能
具備WEB遠程實時數據查詢功能
專用后臺軟件
配備單機版與網絡版BattOnline軟件，實現多組電池、多站點集中管理。
應用范圍廣
適用于UPS/EPS/高壓直流、數據中心、通信、核電、電力、軍隊、高鐵、地鐵、機場、工廠、政府部門、電池廠家、消防安全等。
規格
工作環境
工作溫度： -10℃～50℃ 相對濕度： 5％～95％ 大氣壓強： 80～110kPa
監測能力
每組最大為 300 節，一個收斂模塊最多管理六組電池，最大可監測總電池數為 960 節
監測范圍
2V、6V、12V電池，容量小于 3000AH
電源要求
UXAM-20B 模塊：直接從被監測電池取電，2V 模塊正常工作時吸收電流為 7mA，最大不大于 13mA， 6V、12V 模塊正常工作時吸收電流為 3mA，最大不大于 7mA，不同模塊吸收電流一致性極高 TC 模塊：DC8～13V（收斂模塊供電），1W 收斂模塊：85～264VAC（標配），DC48V 或DC110～370V（可選），15W
保護
測量回路與電源回路帶兩級保護，TA 模塊帶反接保護與光電隔離
通信接口
UXAM-20B 模塊：UART 口，支持 MODBUS 協議，每個 UART 總線最多支持 130 個設備 CM 收斂模塊：帶 RS485及 10/100M 網絡口，支持 MODBUS/RTU、MODBUS/TCP及 SNMP 協議

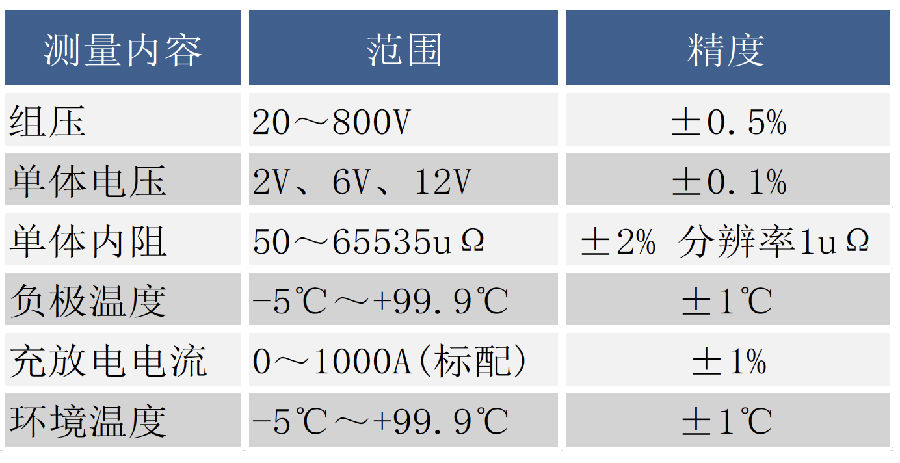

測量范圍及精度
絕緣耐壓

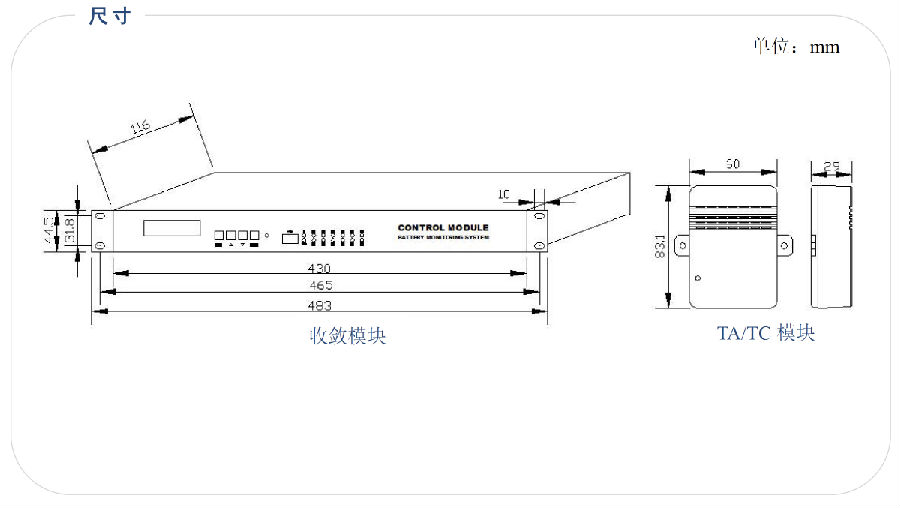

2000VAC 安裝方式 UXAM-20B 模塊/新 TC 模塊：直接粘貼到電池上或安裝到固定條上 收斂模塊：19 英寸機柜或電池架上固定
重量
UXAM-20B 模塊 80g，TC 模塊 75g ，CM 收斂模塊 1.8Kg
安規認證 EMC: EN61326-1:2013 EN61326-2-1:2013 Safety:EN61010-1:2010 UL61010-1:2013 UL、CE 認證
可靠性
自動重啟觸發器：內置 WDT MTBF：100,000 小時
